免拆模板网的性能及其在水电工程中的应用
作者：昊润丝网 来源：原创 日期：2022/3/22 浏览量：
110906 关键词：免拆模板网,免拆金属模板网,免拆金属网
内容提示：免拆模板早在 1969 年美、加、欧洲等先进国家就应用于工程的混凝土结构上, 并经过英国水泥协会和艾斯美建筑产品权威 T、A 哈尔逊等多名建筑结构博士测试验证, 远比传统使用...
免拆模板早在 1969 年美、加、欧洲等先进国家就应用于工程的混凝土结构上, 并经过英国水泥协会和艾斯美建筑产品权威 T、A 哈尔逊等多名建筑结构博士测试验证, 远比传统使用的模板(如木模板、钢模板等)优越得多。由于免拆模板较一般模板具有更佳的应力强度及形状的自由性, 因而对工程质量、结构安全、降低施工成本有良好的作用。我国在大型房屋建筑中应用已经较为普遍, 而水利水电工程中则应用较少。2006 年十五工程局在甘肃白龙江某水电站项目施 工 中 采 用了免拆模板( 附图) , 取得了良好的效果。
免拆模板又称建筑模网, 金属免拆模板网大量用于工业与民用建筑墙体层面、基础、隧道、圆弧建筑结构接合缝、水库大坝、市政交通工程、桥梁工程中作。如钢网模板: 由钢骨架网和密目钢丝网叠合组成。骨架网满足模板的刚度要求, 密目网起阻挡混凝土浆体的作用, 背楞采用空腹方钢, 待混凝土浇筑完毕后, 将骨架网拆除周转使用, 而密目网免予拆除, 完全替代传统的木模板钢模板, 并且达到施工易, 免拆除, 容易造型, 省工省时, 亦具环保的良好效果。近年来, 国内河北、浙江、广东等均有不少厂商生产制造, 价格经过市场的竞争已接近市场定型标准钢模板, 能够使施工方所接受, 在水利工程中大量推广使用免拆模板网已成为可能。SM 免拆模板网又称快易收口网或 HY- RIB, 它由薄形热浸镀锌钢板为原料, 所制成有单向 U 型密肋骨架和单向立体网格的模板, 其网孔及 U 型断面是以自动化机器切割压制而成, 是一种与混凝土结合的永久性模板。1 SM 免拆模板网的性能特点
1.1 优良的物理和力学性能
( 1) 质轻。加工 SM 免拆模板网的薄钢板厚度一般仅为( 0.30~0.50) mm, 单块 450 mm×2 200 mm 的模板网#大质量不超过 5 kg, 搬运方便。SM 免拆模板网的规格、厚度及重量等指标详见附表。
随着市场需求的多元化, 市场上出现的规格、型号据客户的要求不同而不同。材料厚度#薄有 0.19 mm, 重量更轻; 长度也可随客户的要求进行生产。
( 2) 易切割。SM 免拆模板网片可以在现场用重型剪刀或常规砂轮切割机进行裁剪切割。
( 3) 易弯曲成型、安装方便。可依据所要求的结构物形状尺寸而弯曲成形。模板网片可直接固定在钢筋上, 可节省大量的支撑材料和人工费用, 对于水利水电工程的较大浇筑混凝土高度可适当予以支撑加固。当有钢筋需要从模板网中穿过时, 由于模板网片的多孔性, 可使 12 mm 以下钢筋轻易穿过。大直径的钢筋可以直接剪开网格, 穿过钢筋后将剪开的孔眼边的部分板网恢复位置即可。
( 4) 分散混凝土部分侧压力。免拆模板网的网状孔眼可协助分散浇注时混凝土所产生的水压。据测定, SM 免拆模板网所受到的侧压力仅相当于传统模板承受侧压力的 2/3, 比传统模板的侧压力小得多,可大量节省模板的支架, 降低人工及材料费用。
1.2 良好的混凝土断面结合性能
( 1) 浇筑混凝土时, 免拆模板网特殊的孔眼的 V 形结构会在混凝土的压力作用下张开一定的角度, 混凝土中的水泥砂浆可以通过模板网的每个孔隙渗出, 网眼上的斜角片 就 在 混 凝 土 里 与 混 凝 土 连 在 一 起 形 成 一 种 波 纹 状 的 粗糙表面。
( 2) 免拆模板网在两次浇筑的混凝土接口处形成了粗糙的表面, 其孔网上的尖角形斜片在结合面形成一条机械键使与二次浇筑的混凝土接缝具有良好的粘结强度及抗剪强度。
( 3) 有研究者通过对模板网处理的两次浇筑混凝土(形成施工缝)、木模板处理的施工缝(表面凿毛处理后二次浇筑混凝土)和一次浇筑的混凝土进行对比试验, 结果在结合面劈拉
强度、结合面轴拉强度、本体抗压强度、摩擦系数和粘结力等性能指标方面均优于凿毛处理的混凝土。
( 4) 免拆模板网是与混凝土结合的永久性模板, 只需移开支撑, 先浇块就有了粗糙的非常理想的接合面, 随即就可进行后浇块的混凝土的浇筑施工, 而免除了人工凿除、打毛、清理等工序, 两次浇筑的混凝土结合成牢固的整体。
1.3 可提高混凝土的内在质量
( 1) 在先浇筑的混凝土表面, 模板网本身的金属结构起到了对混凝土表面强度的加强作用, 防止混凝土表面由于干缩及温差而产生裂缝。
( 2) 使用 SM 免拆模板网同时也避免因凿除、打毛的震动而使先浇筑的结构受到损伤, 既省时省工, 又加快施工进度,还提高了混凝土的内在质量。
1.4 便于观察混凝土的浇筑情况由于 SM 免拆模板网的独特结构在施工时利用其网孔可以观察到混凝土的浇筑振捣情况, 可降低混凝土蜂窝孔洞等缺陷的出现。
1.5 模板网片接头及与支撑部分之间连接固定简便相邻网片可用搭接的方式连接, 两网片应互相搭接(12~15)cm, 并以(10~15)cm 的间距用铁丝扎丝绑扎固定, 视混凝土浇筑的层高可在网片连接处增加一条支撑龙骨进行加强。SM免拆模板网可与所有常用的支撑装置一起使用, 与不同材料的支撑都能进行方便的连接; 木支撑、型钢支撑、钢管支撑、钢筋支撑均可。
1.6 有利于节约资源环境保护使用 SM 免拆模板网不用木材、脱模剂等, 无杂物, 支架少, 使工地保持洁净, 减少了污染, 适应环保要求, 对国家保护资源和环境保护亦有积极作用。
2 SM 免拆模板网在水电工程中的应用甘肃白龙江某水电站在泄洪闸基础混凝土、堰体混凝土、堰体预留堰面台阶混凝土、消力池塔机基础混凝土浇筑以及溢流坝“金包银”混凝土浇筑等均采用了 SM 免拆模板网, 效果良好, 既节约了成本也赶回了工期, 按期达到了节点目标,经济效益显著。2.1 混凝土结构施工缝
( 1) 由于水电站泄洪闸共两孔 21 m×33.2 m, 设计为一次浇筑, 由于施工技术和施工组织手段方面的制约, 钢筋混凝土不能一次连续浇筑完成而必须留设施工缝。根据规范规定, 混凝土结构物应留垂直施工缝, 在征得业主、设计、监理的同意下十五局采用了 SM 免拆模板网, 在两孔泄洪闸中间线上设置了 SM 免拆模板网, 并保证了结构钢筋的连续性。避免了花费大量资金重新调整大型起吊设备进行混凝土入仓。
( 2) 为解决 22 m×65 m 消力池底板的混凝土入仓问题,需要事先在底板处安装塔机, 塔机基础混凝土与消力池底板又属同一高程, 故在塔机基础四周用了 SM 免拆模板网进行了基础的先期浇筑施工, 既方便底板钢筋穿过, 又免去拆模、凿毛。避免了用传统的施工缝处理方法——用木模板进行临时混凝土隔挡, 如果用传统方法立模施工, 由于钢筋的影响,模板制作安装困难且难以做到接缝紧密, 浇筑混凝土时容易漏浆而影响混凝土质量并增加模板拆除及清理工作量, 拆模后的凿毛与清理工作费工费时, 处理得不好还可能造成新旧混凝土结合不好而对结构造成影响。
( 3) 用 SM 免拆模板网时, 将模板网片按结构物的断面尺寸(应稍大)裁切好, 垂直装在留设施工缝的位置, 结构物的钢筋可从孔眼中穿过, 将网片用铁丝绑扎在钢筋上, 必要时可在背面用钢筋作临时支撑。模板网在先浇筑的混凝土表面形成良好的结合面, 当达到规定的时间后重新浇筑混凝土时, 只需移开支撑, 浇水湿润后即可浇筑混凝土, 不需对结合面作任何处理, 施工十分方便。
2.2 不同强度混凝土的施工

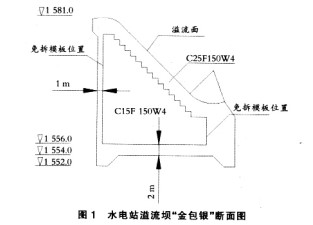

由于水电站溢流坝段用了“金包银”的设计结构, 同时为了保证不同强度等级的混凝土保持同时浇筑上升, 所以在混凝土的浇筑中采用 SM 免拆模板网是#好的选择。在同时进行不同强度混凝土施工时, 由于混凝土的流动性, 不论是先浇筑强度等级较高的混凝土还是先浇筑等级较低的混凝土, 都会因为混凝土的流动性无法保证“金”占“银”, 或是“银”占“金”, “金”占“银”经济不划算, “银”占“金”质量难以保证。SM免拆模板网的应用可以很好的解决这个问题。在不同强度等级混凝土结合面处架设 SM 模板网,浇筑模板网两边的混凝土#好同时进行, 浇筑的间隔时间以不超过混凝土的初凝时间为限, 模板网两侧不同等级混凝土便能够结合成一个整体, 结构受力性能不会受到影响。
3 结 语
免拆模板又称建筑模网, 金属免拆模板网大量用于工业与民用建筑墙体层面、基础、隧道、圆弧建筑结构接合缝、水库大坝、市政交通工程、桥梁工程中作。如钢网模板: 由钢骨架网和密目钢丝网叠合组成。骨架网满足模板的刚度要求, 密目网起阻挡混凝土浆体的作用, 背楞采用空腹方钢, 待混凝土浇筑完毕后, 将骨架网拆除周转使用, 而密目网免予拆除, 完全替代传统的木模板钢模板, 并且达到施工易, 免拆除, 容易造型, 省工省时, 亦具环保的良好效果。近年来, 国内河北、浙江、广东等均有不少厂商生产制造, 价格经过市场的竞争已接近市场定型标准钢模板, 能够使施工方所接受, 在水利工程中大量推广使用免拆模板网已成为可能。SM 免拆模板网又称快易收口网或 HY- RIB, 它由薄形热浸镀锌钢板为原料, 所制成有单向 U 型密肋骨架和单向立体网格的模板, 其网孔及 U 型断面是以自动化机器切割压制而成, 是一种与混凝土结合的永久性模板。1 SM 免拆模板网的性能特点
1.1 优良的物理和力学性能
( 1) 质轻。加工 SM 免拆模板网的薄钢板厚度一般仅为( 0.30~0.50) mm, 单块 450 mm×2 200 mm 的模板网#大质量不超过 5 kg, 搬运方便。SM 免拆模板网的规格、厚度及重量等指标详见附表。
随着市场需求的多元化, 市场上出现的规格、型号据客户的要求不同而不同。材料厚度#薄有 0.19 mm, 重量更轻; 长度也可随客户的要求进行生产。
( 2) 易切割。SM 免拆模板网片可以在现场用重型剪刀或常规砂轮切割机进行裁剪切割。
( 3) 易弯曲成型、安装方便。可依据所要求的结构物形状尺寸而弯曲成形。模板网片可直接固定在钢筋上, 可节省大量的支撑材料和人工费用, 对于水利水电工程的较大浇筑混凝土高度可适当予以支撑加固。当有钢筋需要从模板网中穿过时, 由于模板网片的多孔性, 可使 12 mm 以下钢筋轻易穿过。大直径的钢筋可以直接剪开网格, 穿过钢筋后将剪开的孔眼边的部分板网恢复位置即可。
( 4) 分散混凝土部分侧压力。免拆模板网的网状孔眼可协助分散浇注时混凝土所产生的水压。据测定, SM 免拆模板网所受到的侧压力仅相当于传统模板承受侧压力的 2/3, 比传统模板的侧压力小得多,可大量节省模板的支架, 降低人工及材料费用。
1.2 良好的混凝土断面结合性能
( 1) 浇筑混凝土时, 免拆模板网特殊的孔眼的 V 形结构会在混凝土的压力作用下张开一定的角度, 混凝土中的水泥砂浆可以通过模板网的每个孔隙渗出, 网眼上的斜角片 就 在 混 凝 土 里 与 混 凝 土 连 在 一 起 形 成 一 种 波 纹 状 的 粗糙表面。
( 2) 免拆模板网在两次浇筑的混凝土接口处形成了粗糙的表面, 其孔网上的尖角形斜片在结合面形成一条机械键使与二次浇筑的混凝土接缝具有良好的粘结强度及抗剪强度。
( 3) 有研究者通过对模板网处理的两次浇筑混凝土(形成施工缝)、木模板处理的施工缝(表面凿毛处理后二次浇筑混凝土)和一次浇筑的混凝土进行对比试验, 结果在结合面劈拉
强度、结合面轴拉强度、本体抗压强度、摩擦系数和粘结力等性能指标方面均优于凿毛处理的混凝土。
( 4) 免拆模板网是与混凝土结合的永久性模板, 只需移开支撑, 先浇块就有了粗糙的非常理想的接合面, 随即就可进行后浇块的混凝土的浇筑施工, 而免除了人工凿除、打毛、清理等工序, 两次浇筑的混凝土结合成牢固的整体。
1.3 可提高混凝土的内在质量
( 1) 在先浇筑的混凝土表面, 模板网本身的金属结构起到了对混凝土表面强度的加强作用, 防止混凝土表面由于干缩及温差而产生裂缝。
( 2) 使用 SM 免拆模板网同时也避免因凿除、打毛的震动而使先浇筑的结构受到损伤, 既省时省工, 又加快施工进度,还提高了混凝土的内在质量。
1.4 便于观察混凝土的浇筑情况由于 SM 免拆模板网的独特结构在施工时利用其网孔可以观察到混凝土的浇筑振捣情况, 可降低混凝土蜂窝孔洞等缺陷的出现。
1.5 模板网片接头及与支撑部分之间连接固定简便相邻网片可用搭接的方式连接, 两网片应互相搭接(12~15)cm, 并以(10~15)cm 的间距用铁丝扎丝绑扎固定, 视混凝土浇筑的层高可在网片连接处增加一条支撑龙骨进行加强。SM免拆模板网可与所有常用的支撑装置一起使用, 与不同材料的支撑都能进行方便的连接; 木支撑、型钢支撑、钢管支撑、钢筋支撑均可。
1.6 有利于节约资源环境保护使用 SM 免拆模板网不用木材、脱模剂等, 无杂物, 支架少, 使工地保持洁净, 减少了污染, 适应环保要求, 对国家保护资源和环境保护亦有积极作用。
2 SM 免拆模板网在水电工程中的应用甘肃白龙江某水电站在泄洪闸基础混凝土、堰体混凝土、堰体预留堰面台阶混凝土、消力池塔机基础混凝土浇筑以及溢流坝“金包银”混凝土浇筑等均采用了 SM 免拆模板网, 效果良好, 既节约了成本也赶回了工期, 按期达到了节点目标,经济效益显著。2.1 混凝土结构施工缝
( 1) 由于水电站泄洪闸共两孔 21 m×33.2 m, 设计为一次浇筑, 由于施工技术和施工组织手段方面的制约, 钢筋混凝土不能一次连续浇筑完成而必须留设施工缝。根据规范规定, 混凝土结构物应留垂直施工缝, 在征得业主、设计、监理的同意下十五局采用了 SM 免拆模板网, 在两孔泄洪闸中间线上设置了 SM 免拆模板网, 并保证了结构钢筋的连续性。避免了花费大量资金重新调整大型起吊设备进行混凝土入仓。
( 2) 为解决 22 m×65 m 消力池底板的混凝土入仓问题,需要事先在底板处安装塔机, 塔机基础混凝土与消力池底板又属同一高程, 故在塔机基础四周用了 SM 免拆模板网进行了基础的先期浇筑施工, 既方便底板钢筋穿过, 又免去拆模、凿毛。避免了用传统的施工缝处理方法——用木模板进行临时混凝土隔挡, 如果用传统方法立模施工, 由于钢筋的影响,模板制作安装困难且难以做到接缝紧密, 浇筑混凝土时容易漏浆而影响混凝土质量并增加模板拆除及清理工作量, 拆模后的凿毛与清理工作费工费时, 处理得不好还可能造成新旧混凝土结合不好而对结构造成影响。
( 3) 用 SM 免拆模板网时, 将模板网片按结构物的断面尺寸(应稍大)裁切好, 垂直装在留设施工缝的位置, 结构物的钢筋可从孔眼中穿过, 将网片用铁丝绑扎在钢筋上, 必要时可在背面用钢筋作临时支撑。模板网在先浇筑的混凝土表面形成良好的结合面, 当达到规定的时间后重新浇筑混凝土时, 只需移开支撑, 浇水湿润后即可浇筑混凝土, 不需对结合面作任何处理, 施工十分方便。
2.2 不同强度混凝土的施工
由于水电站溢流坝段用了“金包银”的设计结构, 同时为了保证不同强度等级的混凝土保持同时浇筑上升, 所以在混凝土的浇筑中采用 SM 免拆模板网是#好的选择。在同时进行不同强度混凝土施工时, 由于混凝土的流动性, 不论是先浇筑强度等级较高的混凝土还是先浇筑等级较低的混凝土, 都会因为混凝土的流动性无法保证“金”占“银”, 或是“银”占“金”, “金”占“银”经济不划算, “银”占“金”质量难以保证。SM免拆模板网的应用可以很好的解决这个问题。在不同强度等级混凝土结合面处架设 SM 模板网,浇筑模板网两边的混凝土#好同时进行, 浇筑的间隔时间以不超过混凝土的初凝时间为限, 模板网两侧不同等级混凝土便能够结合成一个整体, 结构受力性能不会受到影响。
3 结 语
SM 免拆模板网是一种有着优良的物理、力学性能的特殊的建筑辅助材料, 其特殊的网眼结构能够为混凝土提供优良的结合面而使其两侧的混凝土紧密地结合在一起, 在建筑工程施工中有着独特而重要的用途。目前国内工业与民用建筑使用已非常广泛, 特别是多层住宅——现浇免拆模墙体施工技术已经相当成熟。生产各类免拆模板网的企业已经非常多, 品种也较多, 随着市场经济的发展, 在水利水电工程中必将得到广泛应用。
想要了解更多关于免拆模板网的信息，请致电18232991116。
