地下室收口网后浇带应用与施工

作者:昊润丝网 来源:原创 日期:2015-4-16 浏览量: 39343 关键词:
内容提示:    在传统的地下室防水设计中,设计者一般采用单一的刚性防水方法.在刚性防水中,由于所采用的混凝土外加剂的品种单一,性能一般,不能起到很好的防水效果...

    在传统的地下室防水设计中,设计者一般采用单一的刚性防水方法.在刚性防水中,由于所采用的混凝土外加剂的品种单一,性能一般,不能起到很好的防水效果,从而导致超大型地下室经常出现漏水、渗水现象.
    随着对刚性防水的认识逐步深入,研究者意识到单纯地依靠刚性防水,难以满足当今建筑发展的需要.在此基础上,研究出一种地下室防水设计与施工新技术.地下室防水工程设计以防为主,阻排结合,采用刚柔结合的方法,在迎水面附加柔性防水层,形成一个刚柔结合的防水线.
本文介绍地下室防水新方法,研究该设计方案与施工技术的基本思路:针对某高层建筑面积29700㎡,平面形状呈矩形,长70m,宽56m,工程主体21层,裙楼四层,框架剪力墙结构,箱形基础,基础底板厚度1.2m。底板施工为大体积硷浇筑,不留施工缝。按规范规定,纵横向均应留设沉降缝和伸缩缝。整个施工期间保留了临时后浇施工缝,结构由后十字交叉后浇带连成整体,主楼与裙房之间设后浇沉降缝,缝宽为800mm。

    在高层建筑、写字楼、商住楼等建筑中,有的房屋长度超过规范要求,从结构方面看,这就需要在基础底板开始设变形缝、伸缩缝、沉降缝,但从建筑设计的角度看,设缝往往出现双柱、双墙、使平面布局受限;特别是缝的两侧部分会由于地震相互碰撞造成危害。但只要从构造和施工方面,认识其结构特点,合理地设置后浇带与正确组织施工,便可达到预期效果,否则会结合不良、渗水漏水,或者是不能防止沉降,对结构产生不良影响,甚至危及结构安全。
后浇带的位置、宽度以及配筋:
    后浇带的设置应选择受力与变形较小的部位,一般应从梁、板的1/3跨部位通过,或从纵横墙相交的部位或门洞口的连接处通过,并且尽量避开地下水较多的地方。后浇沉降缝的宽度及配筋应能使基础或上部结构承担高层主体完成并已沉降一部分后第二次差异沉降而产生的内力,根据计算的差异沉降变形折算为内力,而在配筋上予以加强。后浇缝的宽度要根据计算及构造确定,一般为700-1000mm。设后浇缝的目的是为了施工期间,使结构充分变形,以便取消结构中的永久性变形缝,终目的是使建筑物不设变形缝,而成为连续整体结构。
工程概况:防水构造:
底板自下而上构造层次:

C20硷垫层100→20mm厚1:2 . 5水泥砂浆找平层→2.5mm厚“上隧”牌“911"聚氨脂防水涂料→20~厚1 '2. 5水泥砂浆保护层一防水混凝土随浆按坡度压光.3.3.2外墙由外到内构造层次240~厚砖模→20mm厚1 '2 . 5水泥砂浆保护层→2.5mm厚“上隧”牌“911"聚氨脂防水涂料→20mm厚1 '2. 5水泥砂浆找平层一防水混凝土一地下室内面层.
后浇带加强措施:

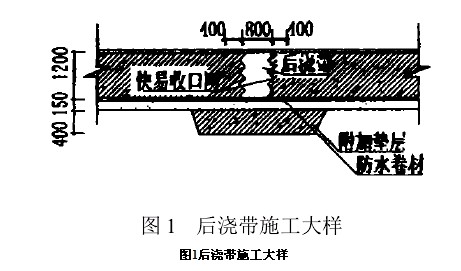

    在后浇缝外,应在面底采取加强措施见图1。地下室底板后浇带处理的重点在板底和板中,具体措施为对后浇带处


的垫层采用400厚钢筋混凝土附加垫层,附加垫层按构造配筋,宽度3200,并在底部增加高分子防水卷材一层,后浇带宽800,卷材宽度1600,即每边宽出400。根据工程实践,部分后浇缝往往兼有伸缩缝和沉降缝的作用,施工中应同时考虑这两种变化。
3.3、后浇带模板支设:
    后浇带处往往是钢筋密集,模板的支设难度大,特别是杂物垃圾易落入,清理十分困难,因此后浇带的质量会影响结构的质量。该工程底板后浇带采用钢筋作骨架,快易收口网作侧模支护,钢筋骨架后作法见图2,竖向立筋采用C25@250,水平筋为C18@200,快易收口网的作法是绑扎在钢筋骨架上,为保证结构施工质量,后浇带钢筋骨架不得焊于底扳钢筋上,由于后浇带的侧压力大,快易收口网横板固定用“顶”与“拉”的措施以保证模板位置和几何尺寸的准确,“拉”即设斜拉筋后作用于侧模板,对侧模板产生拉力,以抵消部分侧压力,“顶”即在后浇带处加设支撑,以抵抗硷的侧压力。
3.4、后浇带保护:
    后浇带施工期间为防止被水浸泡并便于清除杂物,浇筑底板垫层时于后浇带处浇一条混凝土带,带内设排水沟和集水坑,排水沟浅50mm,按1%坡度向集水坑放坡,集水坑间距15-20m,排水沟和集水坑的作用是在底板浇筑硷后泌水,后浇带放置期间用于排除积水,后浇带封闭前便于杂物的清除。后浇带放置期间,为防止杂物,污水进入,可采用如下措施,在底板后浇带两侧砌筑120mm宽,120mm高的砖带,砖带与底板转角处用1;2水泥砂浆抹成圆弧,上部用九夹板封闭,见图2。

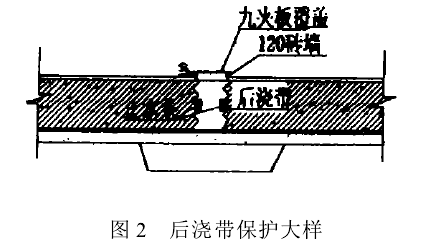

图2后浇带保护大样
3.5、后浇带填筑:
    为保证后浇带的接缝质量,应优选带补偿收缩作用的微膨胀硷。
    后浇带填筑前要将界面及钢筋清洗干净,并要尽可能将界面凿毛,冲洗干净后刷水泥浆。
    (1)底板后浇带经历了整个工程结构施工的全过程,为此在接缝处用砌砖带九夹板表面覆盖等措施,防止后续工序时后浇带接缝处产生垃圾污染。
    (2)后浇带硷在同构件施工完成少42d后方可浇筑,浇筑之前接缝修完后要用水冲洗干净,安装好遇水膨胀橡胶腻子止水带,该止水带为上海产821 BF型系列遇水膨胀性防水橡胶带,经检查确认安装合格之后方可浇筑硷。浇筑时应适当放慢速度,以便残留积水排出,同时注意振捣密实,硷浇筑完毕后立即用薄膜和草袋覆盖,浇水养护。后浇带的滞后完成,会对后续施工工序产生影响,对这部分工作面在总体施工计划中统筹安排和考虑,利用空隙穿插施工,严格控制后浇带硷在42d后浇筑。
2、防水方案的确定:
    防水方案的确定从实际出发,根据工程特点及所处临江的位置、环境条件,遵循建筑防水工程技术规程DBJ15-19-97,因地制宜选择防水方法.由于该工程地下水位高,底静水压力大,含水量多,地质较软,地基层含砂多,漏水渗水现象较严重,地下防水工程设计应以防为主,阻排结合,采用刚柔结合的方法,即以硷结构自防水为主,在迎水面附加柔性防水层,形成一个刚柔结合的防水防线.本工程地下室在两方向的长度均超过规范规定的伸缩缝大设缝距离.考虑人防及车库使用功能,在地下室不设缝,将地下室以SS -A, S1 -F, S2 -1, S2 -12, S3-1,S4-1,S4-F及S4-L,轴界,划分为9个结构单元按编号顺序进行跳跃式分区施工,如图2所示.非阴影部分的单元采用微膨胀混凝土,并在施工缝处留设金属止水片和快易收口网(为钢性材料制成,既有一定的强度,又有一定的柔韧性,安装方便,表面留有直径约10X10MM的波纹形孔隙,既作为模板使用,又可作为硷分缝处理措施).

防水材料新技术需要考虑的问题:
防水材料的选择:
硷结构自防水:

    为保证硷结构自防水的效果,适当增加地下室外墙和底板的配筋量,一方面可以降低硷标号,减少水泥用量,降低水化热;另一方面可以减少正常使用阶段时钢筋的应力,相应减少裂缝宽度.底板采用C30,外墙采用C35,抗渗等级为S12.阴影部分采用外加剂防水混凝土.    ①配合比设计:在硷中掺加广东省湛江外加剂厂生产的FFT高效减水剂,该产品具有以下特
点:①掺量:0.25~1.0(CX%);②高减水性:可减少硷单位用水量14%~22%,可节约水泥10%一20%,7 d, 28 d强度分别提高30%一60%, 20%~40%;③高塑化性,可获得高质量流态塑化硷,易于泵送;①抗渗性:减水剂防水混凝土由于拌合用水量减少,能大幅度降低泌水率,从而使硬化后混凝土中的孔结构性状得到改善,孔径小,孔隙率明显减少,混凝土结构致密,抗渗性得到明显提高.
    ②采用广州市嘉华南方水泥有限公司矿渣525 R水泥,并掺加15%粉煤灰等效替换水泥,水化热低,抗硫酸盐侵蚀性能也优于普通硅酸盐水泥.水泥用量控制在320 kg °m -3左右.
③粗骨料粒径控制在5~30mm,采用中砂或细砂.自然级配,骨料含泥量小于1%.非阴影部分采用微膨胀水泥防水混凝土.非阴影部分混凝土在其两侧阴影部分混凝土浇筑完毕,并间隔42 d后再浇筑.后浇缝留成平直缝,浇筑前将接缝处表面凿毛,清洗干净,并保持湿润.非阴影部分的微膨胀水泥防水混凝土,其强度、抗渗等级与两侧混凝土相同.混凝土浇筑后,采用蓄水养护,养护时间不少于28 d.
 ①微膨胀水泥防水混凝土的配制遵循外加剂防水混凝土的配合比外,另在硷中掺加中建一局构件厂外加剂厂M142+M179防水混凝土复合外加剂.用量:将M142按用水量的7%一10%掺入拌合水中,将M179按水泥用量的2%掺入混凝土中.
柔性防水:
    柔性防水材料包括防水卷材,防水涂料二大类.经过建设、设计、监理及施工单位多方考察、求证,主要就改性沥青柔性油毡和聚氨脂防水涂料这两类产品进行比较.
    改性沥青柔性油毡的特点是:延伸性能好,对基层伸缩或开裂变形的适应性强;低温柔性好;耐高低性,抗老化时间长,防水性能好.
    聚氨脂防水涂料的特点是:固化前为无定形粘稠状态物质,在任何复杂的基层表面均易于施工,对端部收头容易处理,防水工程质量易于保证;藉化学反应成膜,几乎不含溶剂,体积缩小,易做成较厚的涂膜,涂膜防水层无接缝,整体性强;冷施工作业,操作安全,涂膜具有橡胶弹性,延伸性好,抗拉强度和抗撕裂强度均较高,对在一定范围内的基层裂缝有较强的适应性.
    对比以上两类产品,针对本工程的实际情况,笔者认为:①防水效果:底板为梁板式结构,加上承台沟槽太多,针对这种情况,涂料施工完毕后可收到无缝效果,而若用卷材则驳口多,增加施工难度且耽误工期,若接驳处理不当还会造成不良后果;②基面要求:涂料只需待土建方找平抹光后,在坚实、平整、洁净表面干燥的情况下才可施工.而卷材须待基层完全干燥,不起砂,含水率<9%,阴阳角处必须为R妻R≥150mm的情况下即可施工,经过对比,我们决定选用上海“上隧”牌“911"聚氨脂防水涂料,其各项性能达到了国内外同类产品先进水
平.
关键技术:
    1)防水工程施工重点:首先应放在防水混凝土,其次是防水层.
    2)不设后浇带,按编号顺序进行跳跃式分区施工.后施工部分的单元采用微膨胀混凝土,并在施工缝处留设金属止水片和快又易收口网.
    3)为提高硷结构自防水的效果,在其中掺加广东省湛江外加剂厂生产的FFT高效减水剂,掺加中建一局构件厂外加剂厂M142 +M179防水混凝土复合外加剂.
4)在底板硷浇筑后,采用贮水养护28 d,避免微裂缝出现.
